產品展示→ 回轉支承 → 單排四點接觸球式回轉支承（Q系列）

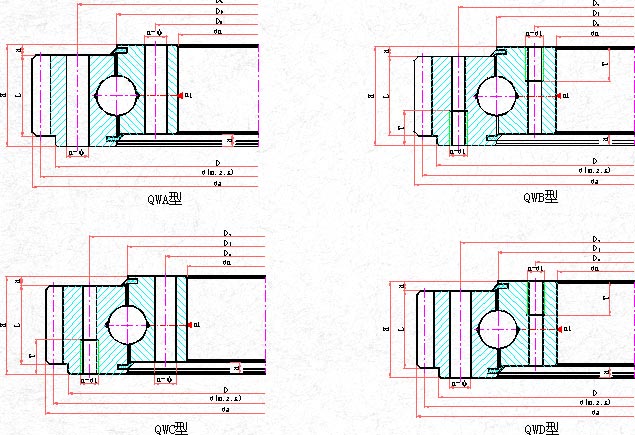

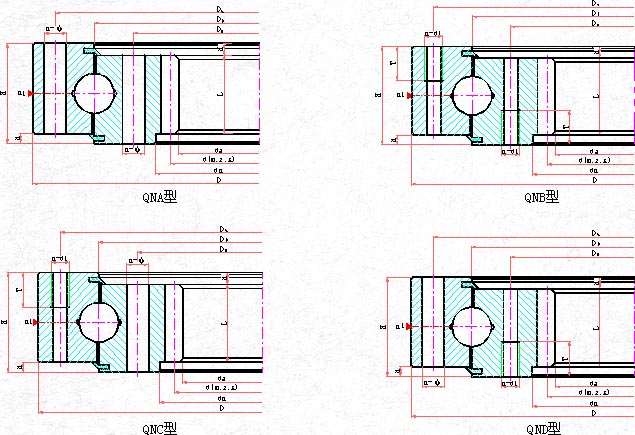

單排四點接觸球式回轉支承（Q系列）

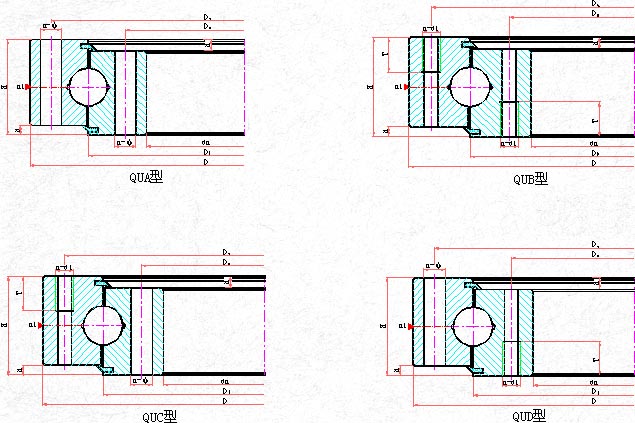

注：無齒式(QU)系列外形尺寸由相同滾道中心直徑的內齒式D和外齒式dn組成，其堵塞與油孔布置在外圈上。
序  型號 外形尺寸 安裝孔尺寸 結構尺寸 齒輪參數
號 QW, QN 外齒式 內齒式 H Du Dn n 通孔 螺孔 n1 h L m 外齒式 內齒式
　 QU系列 A型 B,C,D型 油杯數量 模數 x=-0.5 x=+0.5
　 　 D dn D dn 　 d1 T 　 　 da Z 質量 da Z 重量
　 　 　 　 齒數 齒數
　 　 mm mm 　 mm 　 mm mm mm 　 Kg mm 　 Kg
1 280.16 360 198 360 200 60 328 232 10 15 M14 28 2 10 44 3.5 385 109 29 178.5 52 27
280.16A 4 388 96 29 176 45 27
2 315.16 395 233 397 235 60 363 267 12 15 M14 28 2 10 44 3.5 423.5 120 34 213.5 62 31
315.16A 4 424 105 34 212 54 31
3 355.16 435 273 437 275 60 403 307 12 15 M14 28 2 10 44 3.5 458.5 131 37 252 73 34
355.16A 4 460 115 38 252 64 34
4 400.16 480 318 482 320 60 448 352 12 15 M14 28 2 10 44 3.5 504 143 45 297.5 86 42
400.16A 4 504 125 46 296 75 43
5 450.16 530 368 532 370 60 498 402 12 15 M14 28 2 10 44 3.5 553 157 51 346.5 100 50
450.16A 4 556 138 52 344 87 51
6 450.2 544 354 546 354 70 508 392 12 17 M16 30 2 10 50 4 572 142 65 328 83 62
450.20A 5 570 113 64 325 66 62
7 500.2 594 404 596 404 70 558 442 14 17 M16 30 2 10 50 4 624 155 74 376 95 70
500.20A 5 625 124 74 375 76 70
8 560.2 654 464 656 468 70 618 502 14 17 M16 30 2 10 50 4 680 169 78 440 111 76
560.20A 5 685 136 79 435 88 77
9 630.2 724 534 726 538 70 688 572 16 17 M16 30 2 10 50 4 748 186 86 512 129 84
630.20A 5 755 150 88 505 102 86
10 710.2 804 614 806 618 70 768 652 18 17 M16 30 2 10 50 5 835 166 99 585 118 97
710.20A 6 840 139 101 582 98 97
11 800.2 894 704 896 708 70 858 742 20 17 M16 30 2 10 50 6 930 154 114 672 113 110
800.20A 8 936 116 114 664 84 111
12 630.25 734 522 738 522 78 694 566 16 22 M20 36 2 10 58 5 770 153 113 490 99 107
630.25A 6 774 128 114 486 82 107
13 710.25 814 602 818 602 78 774 646 18 17 M20 36 2 10 58 6 858 142 131 564 95 122
710.25A 8 864 107 132 560 71 122
14 800.25 904 692 908 694 78 864 736 18 22 M20 36 2 10 58 6 942 156 143 654 110 142
800.25A 8 952 118 147 648 82 142
15 900.25 1004 792 1008 794 78 964 836 20 22 M20 36 2 10 58 8 1048 130 162 744 94 163
900.25A 10 1060 105 168 740 75 162
16 1000.25 1104 892 1108 894 78 1064 936 24 22 M20 36 2 10 58 8 1152 143 182 848 107 178
1000.25A 10 1160 115 185 840 85 179
17 1120.25 1124 1012 1228 1014 78 1184 1056 28 22 M20 36 2 10 58 8 1280 159 213 968 122 197
1120.25A 10 1280 127 210 960 97 201
18 800.32 920 676 924 680 90 874 726 18 24 M22 40 2 10 70 8 976 121 211 632 80 196
800.32A 10 980 97 212 630 64 195
19 900.32 1020 776 1024 780 90 974 826 20 24 M22 40 2 10 70 8 1072 133 235 720 91 229
900.32A 10 1080 107 239 720 73 227
20 1000.32 1120 876 1124 880 90 1074 926 24 24 M22 40 2 10 70 8 1160 144 227 832 105 230
1000.32A 10 1170 116 232 830 84 227
21 1120.32 1240 996 1244 1000 90 1194 1046 28 24 M22 40 4 10 70 10 1300 129 272 940 95 263
1120.32A 12 1308 108 275 936 79 262
22 1250.32 1370 1126 1374 1130 90 1324 1176 32 24 M22 40 4 10 70 10 1430 142 302 1070 108 294
1250.32A 12 1440 119 309 1068 90 290
23 1400.32 1520 1276 1524 1280 90 1474 1326 36 24 M22 40 4 10 70 12 1584 131 337 1212 102 333
1400.32A 14 1596 113 347 1204 87 336
24 900.4 1040 758 1044 760 102 986 814 20 26 M24 45 4 12 80 10 1100 109 304 700 71 288
900.40A 12 1104 91 305 696 59 289
25 1000.4 1140 858 1144 860 102 1086 914 24 26 M24 45 4 12 80 10 1200 119 336 800 81 321
1000.40A 12 1212 100 347 792 67 324
26 1120.4 1260 978 1264 980 102 1206 1034 282 26 M24 45 4 12 80 10 1320 131 374 920 93 359
1120.40A 12 1332 110 386 912 77 363
27 1250.4 1390 1108 1394 1110 102 1336 1164 32 26 M24 45 4 12 80 10 1450 144 396 1050 106 388
1250.40A 12 1452 120 392 1044 88 388
28 1400.4 1540 1258 1544 1260 102 1486 1314 36 26 M24 45 4 12 80 12 1608 133 448 1188 100 444
1400.40A 14 1610 114 443 1190 86 434
29 1600.4 1740 1458 1744 1460 102 1686 1514 40 26 M24 45 4 12 80 12 1812 150 528 1392 117 509
1600.40A 14 1820 129 534 1386 100<, /td> 511
30 1800.4 1940 1658 1944 1660 102 1886 1714 44 26 M24 45 4 12 80 14 2016 143 583 1582 114 576
1800.40A 16 2032 126 607 1568 99 591
31 2000.4 2140 1858 2144 1960 102 2086 1914 48 26 M24 45 4 12 80 14 2226 158 714 1778 128 675
2000.40A 16 2224 138 727 1776 112 673
32 1250.5 1412 1084 1416 1088 124 1354 1146 32 30 M27 50 4 12 100 12 1476 122 583 1008 85 581
1250.50A 14 1484 105 592 1008 73 577
33 1400.5 1562 1234 1566 1238 124 1504 1296 36 30 M27 50 4 12 100 12 1632 135 665 1164 98 645
1400.50A 14 1638 116 670 1162 84 643
34 1600.5 1762 1434 1766 1438 124 1704 1496 40 30 M27 50 4 12 100 12 1824 151 714 1368 115 714
1600.50A 14 1834 130 727 1358 98 723
35 1800.5 1962 1634 1966 1638 124 1904 1696 44 30 M27 50 4 12 100 14 2044 145 845 1568 113 794
1800.50A 16 2048 127 843 1552 98 818
36 2000.5 2162 1834 2166 1842 124 2104 1896 48 30 M27 50 6 12 100 16 2240 139 912 1760 111 891
2000.50A 18 2250 124 927 1746 98 913
37 2240.5 2402 2074 2406 2078 124 2344 2136 54 30 M27 50 6 12 100 16 2480 154 1020 1984 125 1044
2240.50A 18 2502 138 1078 1980 111 1041
38 2500.5 2662 2334 2666 2342 124 2604 2396 60 30 M27 50 6 12 100 18 2754 152 1171 2250 126 1132
2500.50A 20 2760 137 1175 2240 113 1148
39 2800.5 2962 2634 2966 2638 124 2904 2696 66 30 M27 50 6 12 100 18 3060 169 1393 2538 142 1361
2800.50A 20 3060 152 1382 2540 128 1344
40 3150.5 3312 2984 3316 2988 124 3254 3046 72 30 M27 50 6 12 100 18 3402 188 1535 2898 162 1501
3150.50A 20 3420 170 1597 2880 145 1554
41 2000.6 2196 1804 2196 1808 150 2126 1874 48 33 M30 56 6 14 122 18 2304 127 1431 1710 96 1344
200.60A 20 2320 115 1476 1700 86 1361
42 2240.6 2436 2044 2436 2048 150 2366 2114 54 33 M30 56 6 14 122 18 2538 140 1576 1944 109 1526
2240.60A 20 2540 126 1572 1940 98 1527
43 2500.6 2696 2304 2696 2308 150 2626 2374 60 33 M30 56 6 14 122 18 2790 154 1677 2214 124 1621
2500.60A 20 2800 139 1701 2200 111 1654
44 2800.6 2992 2604 2996 2608 150 2926 2674 66 33 M30 56 6 14 122 18 3078 170 1817 2502 140 1871
2800.60A 20 3100 154 1904 2500 126 1857
45 3150.6 3342 2954 3346 2958 150 3276 3024 72 33 M30 56 6 14 122 20 3440 171 2087 2840 143 2144
3150.60A 22 3454 156 2139 2838 130 2129
46 3550.6 3742 2354 3746 3358 150 3676 3424 78 33 M30 56 6 14 122 20 3840 191 2355 3240 163 2425
3550.60A 25 3875 154 2500 3225 130 2437
47 4000.6 4200 3804 4196 3808 150 4126 3874 80 33 M30 56 6 14 122 22 4312 195 2787 3696 169 2683
4000.60A 25 4325 172 2827 3675 148 2763
48 4500.6 4700 4304 3316 2988 150 4626 4374 86 33 M30 56 6 14 122 25 4825 192 3268 4175 168 3247
4500.60A 28 4816 172 3372 4172 150 3334
